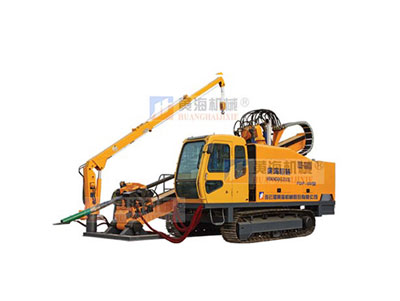

FDP-68型非开挖导向钻机
发布时间:2017/05/26 钻机设备 浏览次数:3600
FDP-68非开挖导向钻机采用全液压驱动,履带双速行走;双低速马达驱动动力头双速钻进,结构先进简捷;齿 轮齿条传动系统,运动平稳可靠;桅杆可在8°-16°范围内调节开孔角度,前后移动装置新颖独特;整机重心低,稳 定性好;配备辅助吊机;驾驶室装有冷暖空调,为操作者提供舒适的操作环境;整体造型美观。
主要配套件采用国际化采购的方针,柴油机、液压泵、阀、马达、减速机及关键液压附件均选用国际名牌产品。
扭矩大、动力配置高、合理的结构设计、先进的操纵方式和ф102×5米长的钻杆保证了钻机的高效施工。
柴油机低排放、专业降噪声设计,使钻机更适用于城区施工。
该钻机采用具有国际领先水平的控制技术,使钻机无负载工况的动力消耗降到最低限度。
FDP-68非开挖定向钻机技术参数 | |
主机 | |
---|---|
发动机功率 | 潍柴243kW/康明斯239KW |
给进力/回拖力 | 680/680kN |
额定回转扭矩 | 27000N.m(45r/min) |
13500N.m(90r/min) | |
主轴转速 | 0-45r/min |
0-90r/min | |
给进行程 | 6m |
导向孔直径 | φ240mm |
钻进角度 | 8-16° |
行走速度 | 1.5-3.0km/h |
结构型式 | 钢履带,马达齿轮齿条给进,驾驶室吊机,泥浆泵一体机 |
吊机 | 2吨直臂吊机 |
外形尺寸(L×W×H) | 9000×2750×2800mm |
质量 | 22000kg |
泥浆泵 | |
规格型号 | BWF-600 |
最大流量 | 600L/min |
最高压力 | 8Mpa |
质量 | 650kg |
制浆系统 | 选配 |
钻辅具系统 | |
钻杆规格 | φ102×5000mm |
导向钻头 | φ170(φ230)mm |
扩孔钻头(切削式) | φ425φ500φ680φ760φ820φ920φ1000 |
分动器 | 80T |
测控仪器 | 选配 |
